旋转涂布装置 CIRCLE MASTER CCM-3H/CCM-3T

Date:5/9/2019 9:44:14 PM　Hits:642

触控式实行圆周点胶！
・具备2个机种能应对不同用途。
・边旋转工件边做画圆点胶。
・向内周，外周都可以点胶。
・应对工件半径的变化。
・能在本体下收藏点胶机。

式样


型号		CCM-3H	CCM-3T
旋转部	驱动方式	马达控制(输出:15W)
	回转数	5～150rpm
	回转速度设定	模拟(音量)设定
	空的跑族转期设定	0.1～9.9sec.
	可搬重量	4kg
点胶头部	驱动方式	空气汽缸驱动
	Z轴最大的击	50?
	涂布半径范围	最大半径55mm(手动)	最大半径100mm(手动)
	可搬重量	1.5kg
角度调整		头部倾斜(最大45°)	工作台倾斜(最大±30°)
空气资源		0.4～0.6MPa
电源・消耗电力		AC100～240V 50/60Hz.120W
重量		5.7kg	5.2kg
选配项		・供本体容积提高使用的支柱(MS-7，MS-10DX用) ・各种托架
符合规格		CE标记(低电压指令，EMC指令) EU RoHS

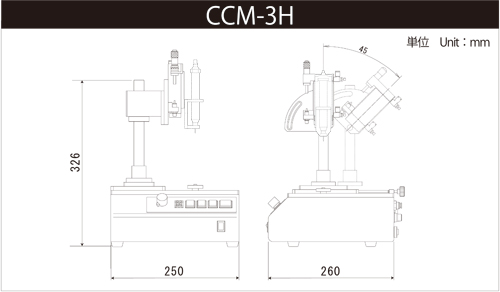

外观图(CCM-3H)

外观图(CCM-3H)

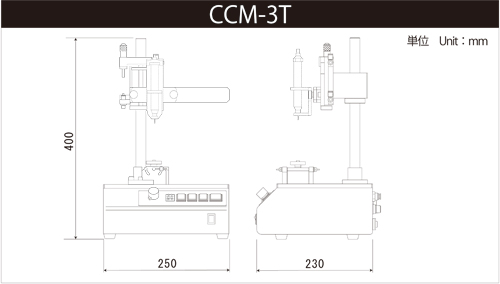

外观图(CCM-3T)

外观图(CCM-3T)
