2流体喷雾器胶阀 SV-6series/SVM-6LX

Date:5/9/2019 9:23:17 PM　Hits:831

可在各种形状的工件上进行薄膜喷雾涂抹
SV-6series
・采用专用喷嘴，确保膜厚均匀。
・通过低压雾化防止溅射。
・支持多个机头。
・丰富的系统产品阵容

SVM-6LX
・采用针形喷嘴，实现圆筒内面涂抹。
・通过低压雾化防止溅射。

・为小型、轻量，甚至能使用窄的空白。

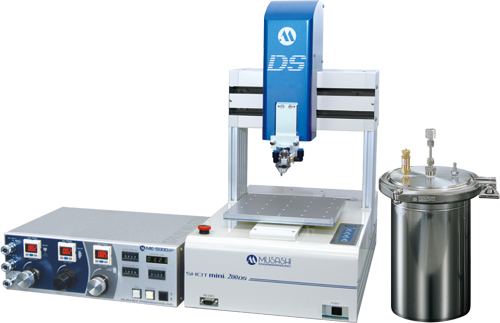

与桌面型机械臂搭载例

与桌面型机械臂搭载例
图片为搭载SV-6的双流体喷雾器胶阀系统

式样


系列名		SV-6			SV-6SK			SV-6R			SV-6RW			SVM-6LX
-		-	模式尺寸		-	模式尺寸		-	模式尺寸		-	模式尺寸		-	模式尺寸
-		距离	50mm※	300mm	距离	50mm※	300mm	距离	50mm※	300mm	距离	50mm※	300mm	距离	50mm※	300mm
针嘴口径	0.5mm	SV-6-0.5X	30	180	SV-6SK-0.5X	Φ7	Φ40	SV-6R-0.5X	Φ10	Φ55	-			-
	0.7mm	-			-			-			-			SVM-6LX	Φ9	Φ50
	1.0mm	SV-6-1.0X	47	280	SV-6SK-1.0X	Φ12	Φ70	SV-6R-1.0X	Φ14	Φ80	SV-6RW-1.0X	Φ22	Φ130	-
	1.3mm	SV-6-1.3X	59	350	-			SV-6R-1.3X	Φ15	Φ90	SV-6RW-1.3X	Φ24	Φ140	-
	2.0mm	SV-6-2.0X	59	350	-			SV-6R-2.0X	Φ17	Φ100	SV-6RW-2.0X	Φ25	Φ150	-
驱动方式		空气调节式
供给压力	操纵空气	0.2～0.5MPa
	雾化空气	～0.5MPa
	液体材料	～0.2MPa
连接口径	操纵空气	Rp1/8												Rc1/8
	雾化空气	Rp1/8												Rc1/8
	液体材料	Rp1/8
接液部材质		黄铜(铬镀金)，不锈钢，耐药品氟橡胶												黄铜(铬镀金)，含氟树脂，氟橡胶
重量		285g			255g									106g

※ 距离50mm时的模式尺寸是对最大模式尺寸距离300mm(在在空气压力0.3MPa，送液压力0.01MPa的条件喷涂水的数据)的大致目标价值。

喷雾式样

喷雾式样

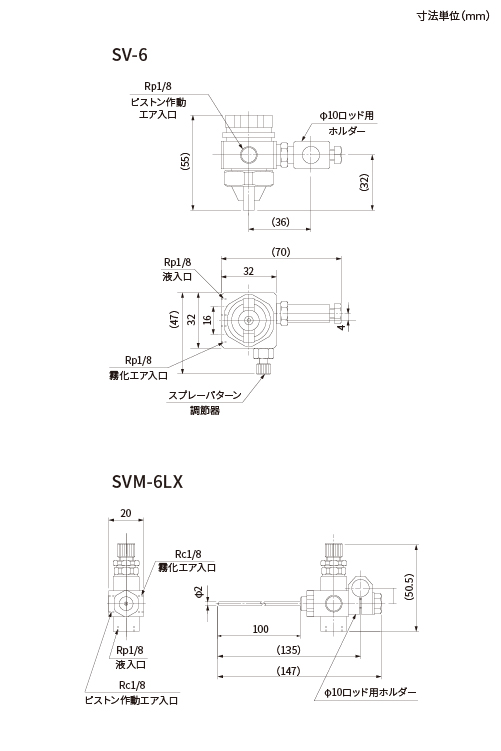

外观图

外观图

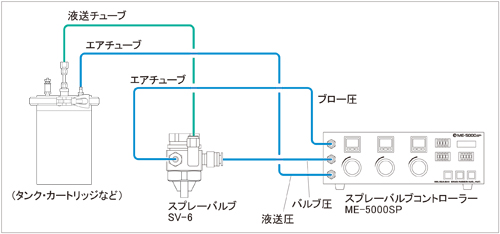

喷雾器胶阀/压力桶系统的结构图

喷雾器胶阀/压力桶系统的结构图
