供高精度的泛使用的台上门型机械臂
SHOTMASTER® /SHOTmini® ΩX系列 高精致
・实现出自高水准的涂布质量的成品率的提高。使针筒交换之后的针嘴位置调整自动化
| 品名 | SHOTmini200ΩX | SHOTMASTER300ΩX | SHOTMASTER400ΩX | SHOTMASTER500ΩX | |||||
|---|---|---|---|---|---|---|---|---|---|
| 型号 | -3A-SS | -4A-SS | -3A-SS | -4A-SS | -3A-SS | -4A-SS | -3A-SS | -4A-SS | |
| 控制轴数 | ３轴 | 4车轴 | ３轴 | 4车轴 | ３轴 | 4车轴 | ３轴 | 4车轴 | |
| 动作范围 | Ｘ，Ｙ轴 | 200mm | 300mm | 400mm | 500mm | ||||
| Ｚ轴 | 80mm | ||||||||
| W车轴 | - | ±360° | - | ±360° | - | ±360° | - | ±360° | |
| 反复定位精度 (*1) | Ｘ，Ｙ轴 | ±0.005mm | |||||||
| Ｚ轴 | ±0.005mm | ||||||||
| W车轴 | - | ±0.01° | - | ±0.01° | - | ±0.01° | - | ±0.01° | |
| 可搬重量 (*2) | Y轴 | 20kg | |||||||
| Ｚ轴 | 15kg | 12kg | 15kg | 12kg | 15kg | 12kg | 15kg | 12kg | |
| 定格电压以及频率 | AC100-240V 50/60Hz | ||||||||
| 消耗电量 | 130W | 150W | 130W | 150W | 180W | 200W | 180W | 200W | |

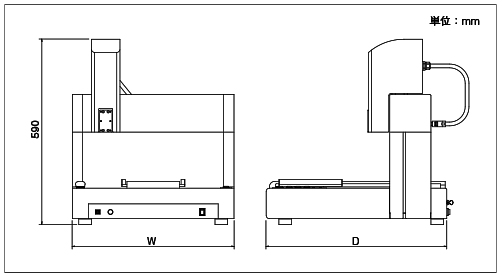

| 外形尺寸 (不含有凸起部) | 宽度(W) | 380mm | 510mm | 610mm | 710mm | ||||
| 纵深(D) | 460mm | 570mm | 670mm | 770mm | |||||
| 高度(H) | 590mm | 690mm | 590mm | 690mm | 590mm | 690mm | 590mm | 690mm | |
| 重量 | 30kg | 33kg | 40kg | 43kg | 55kg | 58kg | 66kg | 69kg | |
(*1)依靠本公司规定的测量方法(按照JIS的测量方法)。
(*2)可选择的非搭载时。根据设定速度，设定加速与降速时间，动作不同。
